โบลท์อุตสาหกรรมหัว Hex หัวบางส่วน DIN931-1 EN ISO4014 ชั้น 8.8 10.9

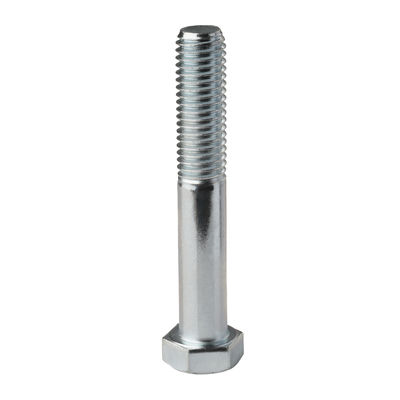

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9

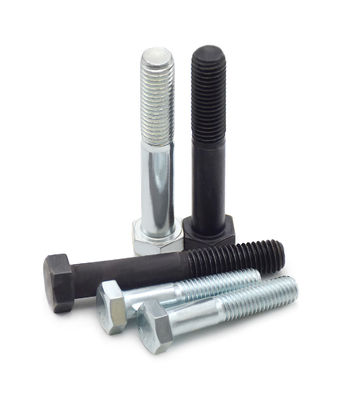

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9

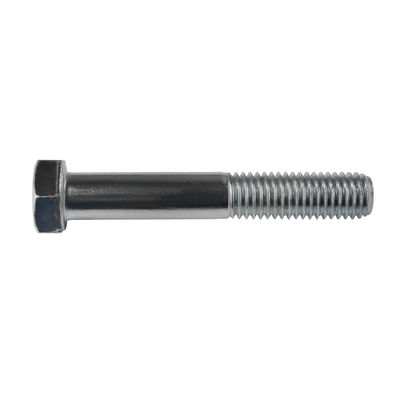

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9

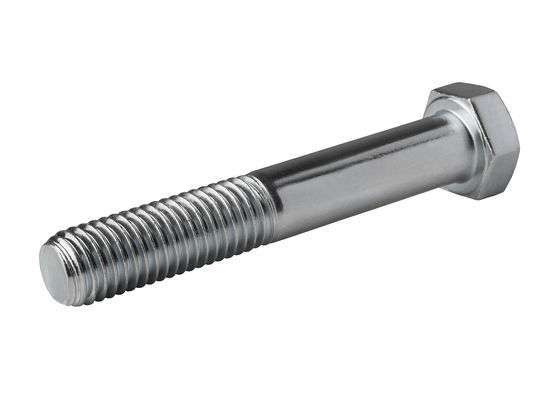

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9

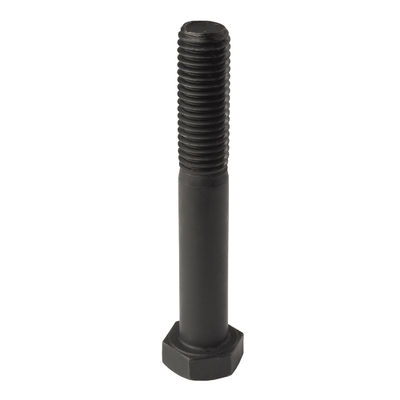

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9

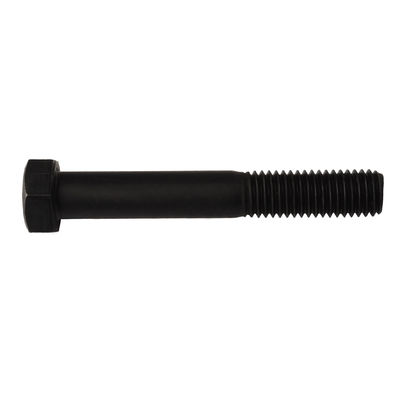

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9

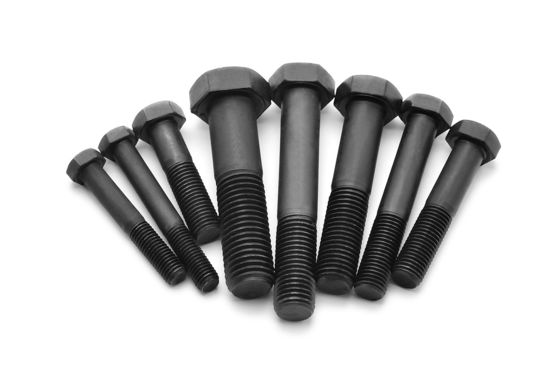

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9

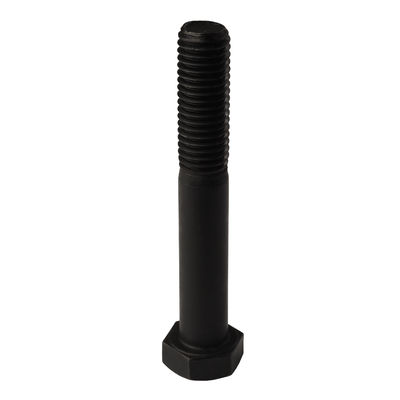

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
สถานที่กำเนิด มณฑลเจียงซูประเทศจีน
ชื่อแบรนด์ YingYan
ได้รับการรับรอง ISO9000
หมายเลขรุ่น M5-M42
จำนวนสั่งซื้อขั้นต่ำ 1,000 ชิ้น
ราคา negotiable
รายละเอียดการบรรจุ กล่องเล็ก, ถุงพลาสติก, จำนวนมากในกล่อง,

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อ โบลท์หัวหกเหลี่ยม เกรด A และ B เกลียวบางส่วน มาตรฐาน GB/DIN/ASME/EN/ISO และอื่นๆ
วัสดุ เหล็กกล้าไร้สนิม / เหล็กกล้าคาร์บอน ประเภทหัว หัวหกเหลี่ยม
การบํารุงผิว ขัดเงา, สังกะสี, สีดำ ระดับ 8.8/ 10.9
สี สีขาว-ฟ้า,เหลือง,ดำ,ธรรมดา
เน้น

โบลท์อุตสาหกรรมหัว Hex

,

ชั้น 8.8 โบลท์อุตสาหกรรม

,

โบลท์หัว Hex DIN931-1
ฝากข้อความ
รายละเอียดสินค้า

DIN931-1 EN ISO4014 โบลท์หัวหกเหลี่ยม เกรด A และ B ผูกเชือกบางส่วน ชั้น 8.8 10.9



 โบลท์อุตสาหกรรมหัว Hex หัวบางส่วน DIN931-1 EN ISO4014 ชั้น 8.8 10.9 0

ขนาดเส้น เอ็ม 16 M2 เอ็ม 25 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
d
P สูงเส้น 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b ผู้ตัดสิน L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
L> 200 - - - - - - - - - - 45 49
c นาที 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
สูงสุด 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da สูงสุด 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds max=ขนาดชื่อ 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
นาที เกรด A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
เกรด B - - - - - - - - - - - -
dw นาที เกรด A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
เกรด B - - - - - - - - - - - -
e นาที เกรด A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
เกรด B - - - - - - - - - - - -
k ขนาดนาม 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
เกรด A นาที 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
สูงสุด 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
เกรด B นาที - - - - - - - - - - - -
สูงสุด - - - - - - - - - - - -
k1 นาที 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r นาที 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s max=ขนาดชื่อ 3.2 4 5 5.5 6 7 8 10 11 13 17 19
นาที เกรด A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
เกรด B - - - - - - - - - - - -
ความยาวของเส้น b     - - - - - - - - - - - -
ขนาดเส้น (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
P สูงเส้น 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b ผู้ตัดสิน L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
L> 200 53 57 61 65 69 73 79 85 91 97 103
c นาที 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
สูงสุด 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da สูงสุด 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds max=ขนาดชื่อ 14 16 18 20 22 24 27 30 33 36 39
นาที เกรด A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
เกรด B - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw นาที เกรด A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
เกรด B - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e นาที เกรด A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
เกรด B - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k ขนาดนาม 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
เกรด A นาที 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
สูงสุด 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
เกรด B นาที - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
สูงสุด - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 นาที 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r นาที 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s max=ขนาดชื่อ 22 24 27 30 32 36 41 46 50 55 60
นาที เกรด A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
เกรด B - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
ความยาวของเส้น b     - - - - - - - - - - -





รายละเอียด



DIN931 โบลท์หัวหกเหลี่ยมที่มีเส้นบางส่วนคือโบลท์ที่ปฏิบัติตามรายละเอียดทางเทคนิคที่กําหนดโดย Deutsches Institut für Normung (DIN) สถาบันมาตรฐานเยอรมันโบลท์เหล่านี้แสดงให้เห็นหลายลักษณะและประโยชน์หลักทําให้มันเหมาะสําหรับการใช้งานด้านวิศวกรรมต่างๆ

ลักษณะโครงสร้าง:

  • การออกแบบหัวหกเหลี่ยมของ bolts, เชื่อมโยงกับมาตรฐานสากล, ให้ความสามารถหลากหลายสูงและดังนั้นอนุญาตการติดตั้งและการกําจัดโดยใช้เครื่องมือ เช่นกุญแจสเต็ปหรือกุญแจซอต
  • ครึ่งหนึ่งผงการออกแบบประกอบด้วยบอลท์ที่มีเส้นใยอยู่แค่ส่วนหนึ่งของแกนของมันการออกแบบนี้เหมาะสมสําหรับการใช้งานโดยเฉพาะอย่างยิ่งที่ bolt ต้องการที่จะเจาะผ่านส่วนประกอบและได้รับการ tightened อย่างมั่นคงด้วยลูกหมึกในด้านตรงข้าม.

การจัดมาตรฐานและรายละเอียด:

  • มาตรฐาน DIN931: โบลต์ตรงกับมาตรฐาน DIN931 รับประกันความสม่ําเสมอและความน่าเชื่อถือในเรื่องของขนาด วัสดุและผลงาน
  • ช่วงขนาด: มีให้เลือกในหลายขนาดเส้นจาก M1.6mm ถึง M64mm และความยาวของแกนจาก L12mm ถึง L500mm เพื่อตอบสนองความต้องการด้านวิศวกรรมที่หลากหลาย

วัสดุและผลงาน:

  • ความต้องการของวัสดุ: DIN931 โบลท์หัวหกเหลี่ยมมักถูกทําจากวัสดุความแข็งแรงสูง เช่น เหล็กคาร์บอน, เหล็กสแตนเลส, หรือเหล็กไร้oxide.วัสดุเหล่านี้มีคุณสมบัติทางกลที่ดีเยี่ยมความทนทานต่อการกัดกร่อน และความทนทาน
  • เกรดประสิทธิภาพ: ขึ้นอยู่กับวัสดุและขนาด, บอลล์มีเกรดประสิทธิภาพที่แตกต่างกัน เช่น 8.8 และ 10.9 สําหรับบอลล์เหล็กและ A2-70 และ A4-70 สําหรับบอลล์เหล็กไร้ขัด.

พื้นที่ใช้งาน:

  • DIN931 โบลท์หัวหกเหลี่ยมที่มีเส้นใยบางส่วนพบการใช้งานในอุตสาหกรรมต่างๆ รวมถึงเครื่องจักร, รถยนต์, การสร้างเรือและการก่อสร้างพวกเขาใช้สําหรับการติดตั้งองค์ประกอบโครงสร้างการเชื่อมต่อท่อ การติดตั้งอุปกรณ์ และวัตถุประสงค์อื่นๆ เพื่อรับประกันการเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือ

ข้อดี:

  • การติดตั้งและถอนออกง่าย: การออกแบบหัวทรงหกเหลี่ยมอํานวยความสะดวกในการหมุนที่ประสิทธิภาพโดยใช้เครื่องมือ, ปรับปรุงประสิทธิภาพการทํางาน
  • ความยืดหยุ่น: การออกแบบเส้นบางส่วนทําให้มีความยืดหยุ่นในกรณีการเชื่อมต่อที่แตกต่างกัน

ความน่าเชื่อถือและความทนทาน: การใช้วัสดุความแข็งแรงสูงและการปฏิบัติตามมาตรฐาน DIN931 รับประกันความน่าเชื่อถือและความทนทานของพวงมาลัย, ตอบสนองความต้องการของการใช้งานด้านวิศวกรรมที่หลากหลาย.
