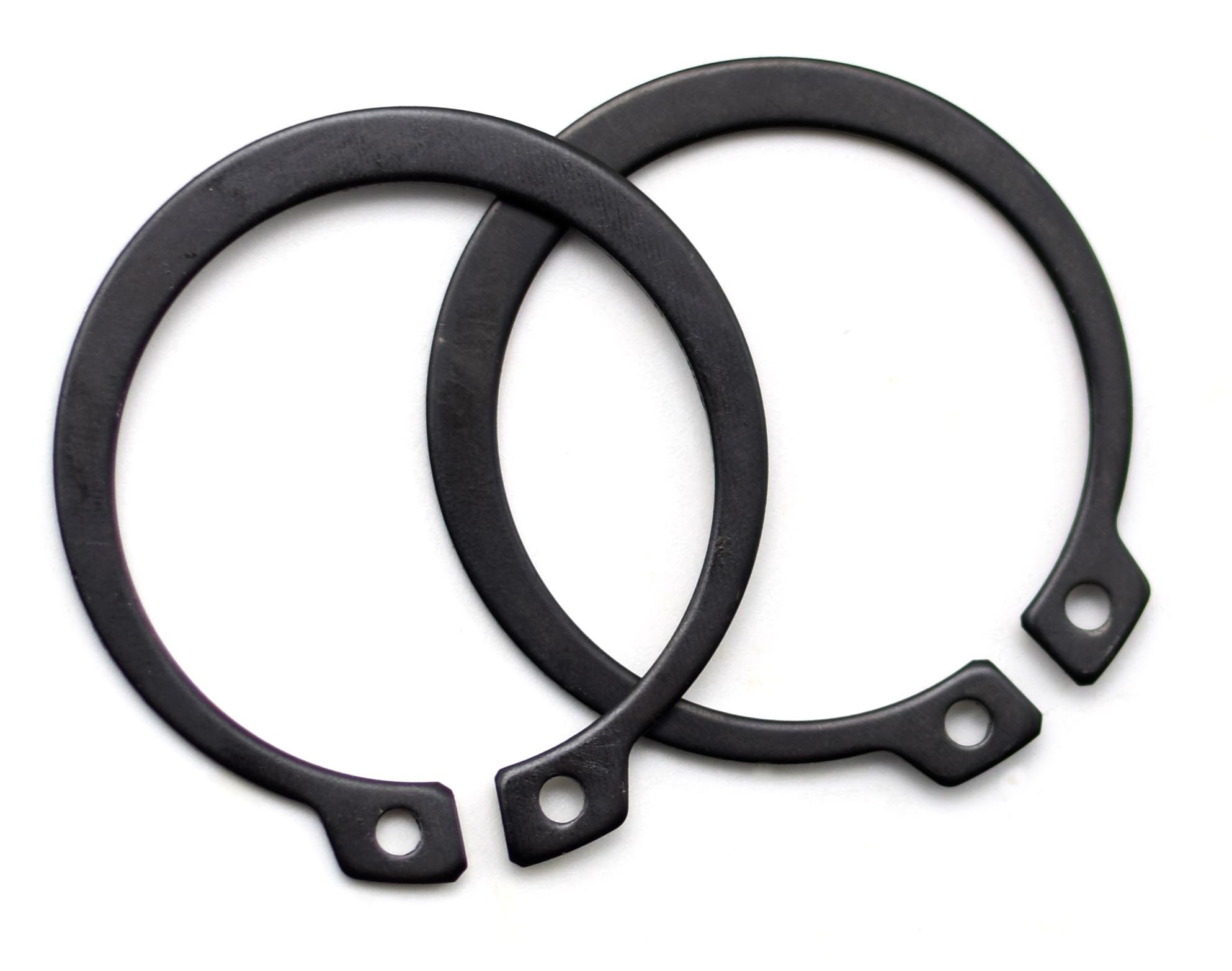

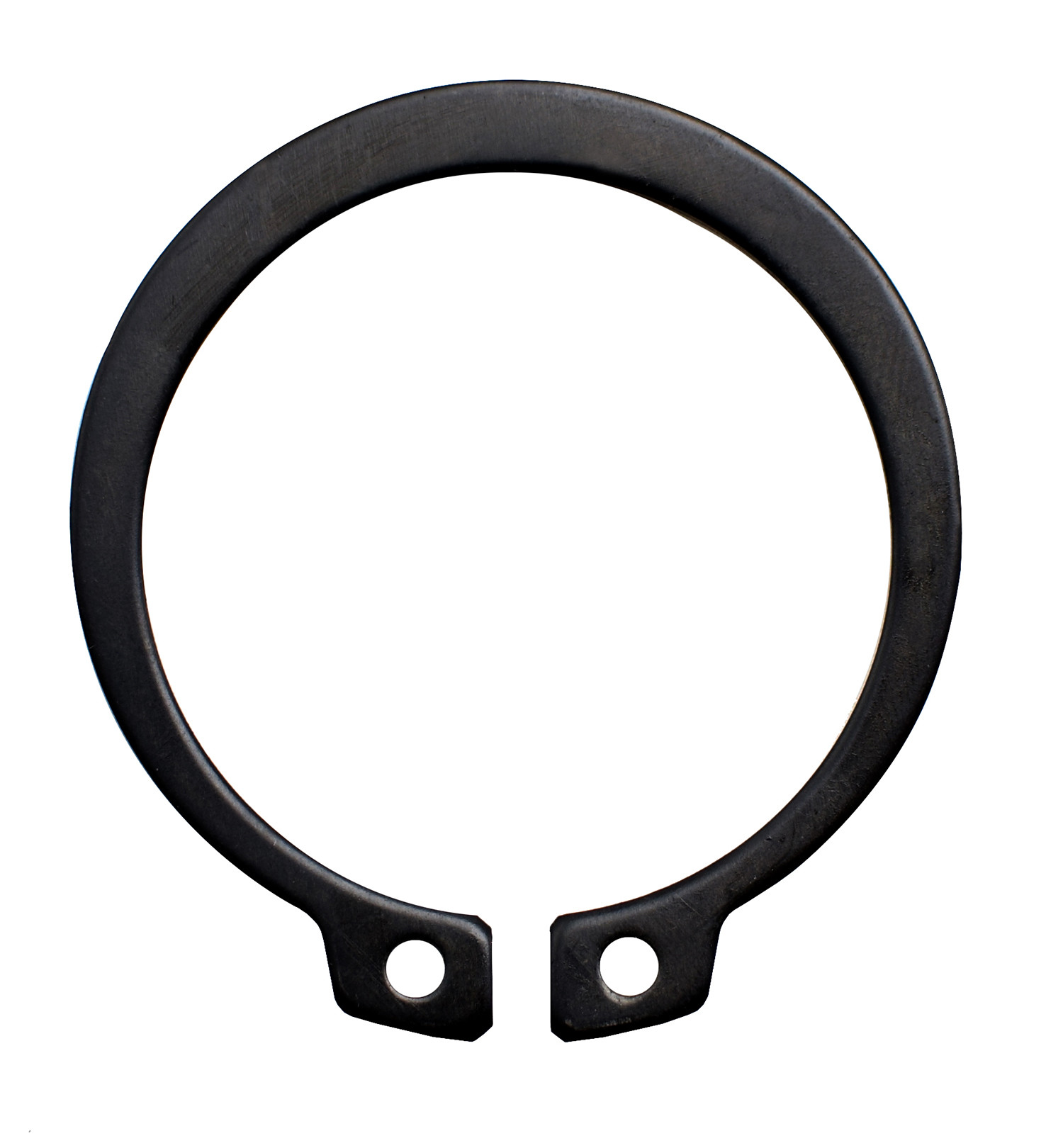

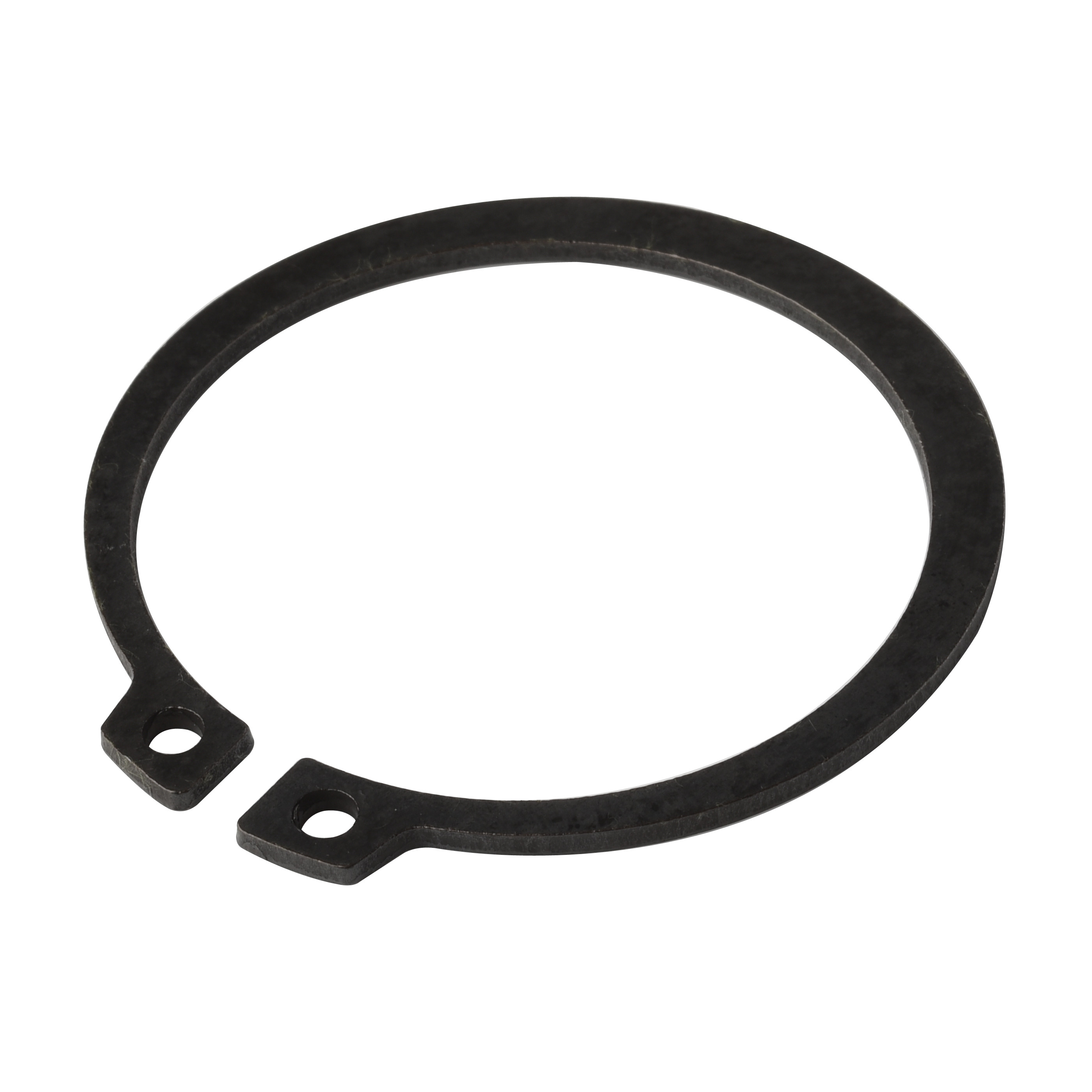

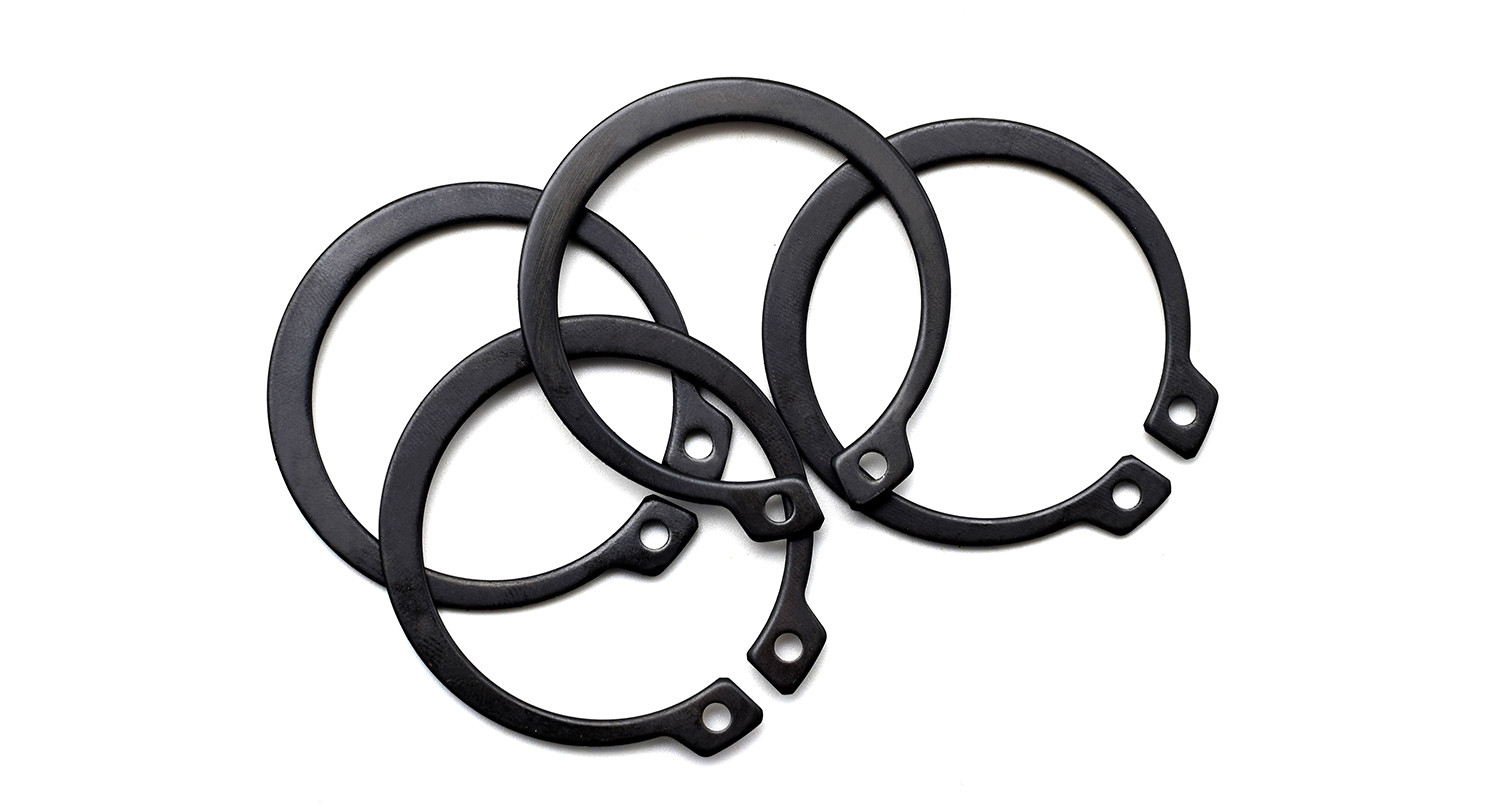

ชาฟต์ DIN 471 แหวนยึด ธ อร์ สแตนเลสคาร์บอน 65Mn สีดํา

  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
สถานที่กำเนิด มณฑลเจียงซูประเทศจีน
ชื่อแบรนด์ YingYan
ได้รับการรับรอง ISO9000
หมายเลขรุ่น Φ6-Φ200
จำนวนสั่งซื้อขั้นต่ำ 1,000 ชิ้น
ราคา negotiable
รายละเอียดการบรรจุ กล่องเล็ก, ถุงพลาสติก, จำนวนมากในกล่อง,

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อ แหวนยึดสําหรับ shafts - ประเภทปกติ มาตรฐาน GB/DIN/ASME/EN/ISO และอื่นๆ
วัสดุ 65Mn ประเภท แหวนยึด
จบซะ บนบาน,Parkerising แพ็คเกจ กระเป๋าสะพาย PE+ตรา+กล่อง
การบํารุงผิว บนบาน,Parkerising ขนาด Φ6-Φ200/ตามความต้องการของคุณ
เน้น

ชาฟต์ DIN 471 แหวนยึด

,

แหวนยึดของเหล็กคาร์บอน DIN 471

,

พวงแหวนยึดรอบพาร์เคอริซิ่ง
ฝากข้อความ
รายละเอียดสินค้า

DIN471 แหวนยึดสําหรับ shafts - สแตนเลสคาร์บอนประเภทธรรมดา 65Mn ดํา,parkerising Φ6-Φ200

ชาฟต์ DIN 471 แหวนยึด ธ อร์ สแตนเลสคาร์บอน 65Mn สีดํา 0

กว้างนาม 8 9 10 11 12 13 14
d ①
s สูงสุด 0.8 0.8 1 1 1 1 1
นาที 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc สูงสุด 9.06 10.16 11.16 12.16 13.36 14.46 15.46
นาที 8.6 9.7 10.7 11.7 12.9 14 15
a สูงสุด 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 นาที 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
ต่อ 1000 หน่วย ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
กว้างนาม 15 16 17 18 19 20 21
d ①
s สูงสุด 1 1 1 1 1 1 1
นาที 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc สูงสุด 16.56 17.66 18.72 19.92 20.92 21.92 22.92
นาที 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a สูงสุด 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 นาที 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
ต่อ 1000 หน่วย ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
กว้างนาม 22 24 25 26 28 30 31
d ①
s สูงสุด 1 1.2 1.2 1.2 1.2 1.2 1.2
นาที 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc สูงสุด 23.92 26.32 27.32 28.32 30.6 32.6 33.9
นาที 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a สูงสุด 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 นาที 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
ต่อ 1000 หน่วย ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
กว้างนาม 32 34 35 36 37 38 40
d ①
s สูงสุด 1.2 1.5 1.5 1.5 1.5 1.5 1.75
นาที 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc สูงสุด 34.9 37 38.3 39.3 40.3 41.3 44.4
นาที 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a สูงสุด 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 นาที 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
ต่อ 1000 หน่วย ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
กว้างนาม 42 45 47 48 50 52 55
d ①
s สูงสุด 1.75 1.75 1.75 1.75 2 2 2
นาที 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc สูงสุด 46.4 49.4 51.6 52.6 55.3 57.3 60.3
นาที 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a สูงสุด 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 นาที 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
ต่อ 1000 หน่วย ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
กว้างนาม 56 58 60 62 63 65 68
d ①
s สูงสุด 2 2 2 2 2 2.5 2.5
นาที 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc สูงสุด 61.3 63.3 65.3 67.3 68.3 70.3 73.6
นาที 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a สูงสุด 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 นาที 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
ต่อ 1000 หน่วย ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
กว้างนาม 70 72 75 78 80 82 85
d ①
s สูงสุด 2.5 2.5 2.5 2.5 2.5 2.5 3
นาที 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc สูงสุด 75.6 77.6 80.6 83.8 86.8 88.8 91.8
นาที 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a สูงสุด 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 นาที 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
ต่อ 1000 หน่วย ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
กว้างนาม 88 90 92 95 98 100 102
d ①
s สูงสุด 3 3 3 3 3 3 4
นาที 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc สูงสุด 94.8 96.8 98.8 101.8 104.8 106.8 109.3
นาที 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a สูงสุด 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 นาที 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
ต่อ 1000 หน่วย ≈ kg 28 31 32 35 37 38 55
กว้างนาม 105 108 110 112 115 120 125
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 113.3 116.3 118.3 120.3 123.5 128.5 133.5
นาที 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a สูงสุด 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 นาที 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
ต่อ 1000 หน่วย ≈ kg 56 60 64.5 72 74.5 77 79
กว้างนาม 130 135 140 145 150 155 160
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 138.5 143.5 148.5 153.5 159.5 165.5 170.5
นาที 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a สูงสุด 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 นาที 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
ต่อ 1000 หน่วย ≈ kg 82 84 87.5 93 105 107 110
กว้างนาม 165 170 175 180 185 190 195
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 176 181 186.2 191.2 196.2 201.2 206.2
นาที 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a สูงสุด 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 นาที 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
ต่อ 1000 หน่วย ≈ kg 125 140 150 165 170 175 183
กว้างนาม 200 210 220 230 240 250 260
d ①
s สูงสุด 4 5 5 5 5 5 5
นาที 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc สูงสุด 211.2 223.7 233.7 243.7 254 264 277
นาที 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a สูงสุด 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 นาที 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
ต่อ 1000 หน่วย ≈ kg 195 270 315 330 345 360 375
กว้างนาม 270 280 290 300
d ①
s สูงสุด 5 5 5 5
นาที 4.88 4.88 4.88 4.88
dc สูงสุด 287 297 307 317
นาที 284.19 294.19 304.19 314.19
a สูงสุด 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 นาที 5 5 5 5
d2 236 246 256 266
ต่อ 1000 หน่วย ≈ kg 388 400 415 435





ลักษณะ:

  • เพื่อรองรับกว้างแกนที่แตกต่างกันและขนาดของชิ้นส่วนที่ต้องการการติดตั้ง แหวนยึดนี้มีให้เลือกในหลายขนาดมาตรฐาน
  • แหวนยึดถือถูกสร้างขึ้นจากแผ่นโลหะกลมที่มีช่องเปิดในศูนย์กลาง, มีโครงสร้างที่ง่ายที่จะอํานวยความสะดวกง่ายๆการติดตั้ง
  • แหวนยึดสามารถโดยไม่พยายามติดตั้งบนแกนด้วยการผลักดันและกดแกน โดยไม่จําเป็นต้องใช้เครื่องมือหรืออุปกรณ์พิเศษ
  • เนื่องจากสภาพแวดล้อมการทํางานที่แตกต่างกันและความต้องการของแหวนยึดถือ พวกมันถูกสร้างขึ้นจากวัสดุต่างๆรวมทั้งสแตนเลส สแตนเลสคาร์บอน สแตนเลสทองแดง และอื่นๆ

ข้อดี:

  • แหวนยึดมั่นรับประกันความมั่นคงและความน่าเชื่อถือของระบบกล โดยการป้องกันอย่างมีประสิทธิภาพการแยกตัวของชิ้นส่วนจากแกน
  • เนื่องจากง่ายๆโครงสร้าง, แหวนยึดถือเหมาะสําหรับการผลิตขนาดใหญ่, ส่งผลให้มีต้นทุนการผลิตที่ค่อนข้างต่ํา
  • ความสามารถในการปรับปรุงได้สูง: แหวนยึดสามารถปรับปรุงได้กับกว้างของแกนและขนาดชิ้นที่แตกต่างกัน, แสดงถึงความสามารถในการใช้งานได้มากมาย
  • การบํารุงรักษาง่าย: ทั้งการติดตั้งและการถอนแหวนยึดถือนั้นค่อนข้างเรียบง่าย ทําให้การบํารุงรักษาอุปกรณ์และการเปลี่ยนชิ้นส่วนง่ายขึ้น

สถานการณ์ที่ใช้ได้:

  • อะไหล่การส่งบนแกน: ในระบบการส่ง เช่น เกียร์และล้อพูลี่ แหวนยึดสามารถใช้ในการติดตั้งอะไหล่บนแกน
  • การติดตั้งหมุน: ในบางการใช้งาน, มันจําเป็นที่จะรับรองความมั่นคงของหมุนบนแกน, ที่แหวนยึดเข้ามาเล่น.
  • อุปกรณ์การตั้งตําแหน่ง: แหวนยึดยังสามารถใช้เป็นองค์ประกอบการตั้งตําแหน่ง, รับประกันตําแหน่งสัมพันธ์ที่แม่นยําของส่วนอื่น ๆ บนแกน
  • สถานการณ์การเปลี่ยนชิ้นส่วนบ่อย: เนื่องจากการติดตั้งและถอดออกที่ง่าย, แหวนยึดถือเหมาะสมสําหรับสถานการณ์ที่ต้องการการเปลี่ยนชิ้นส่วนบ่อยเช่นในอุปกรณ์ทดสอบและเตียงทดสอบ.
