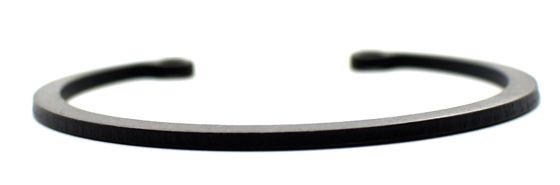

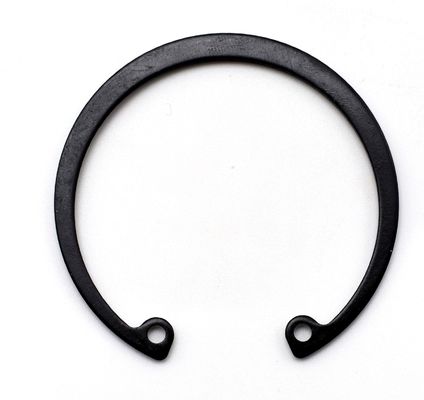

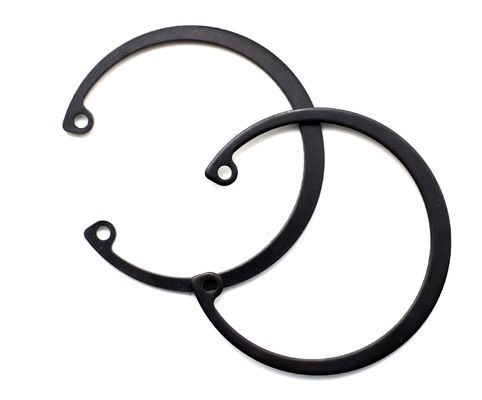

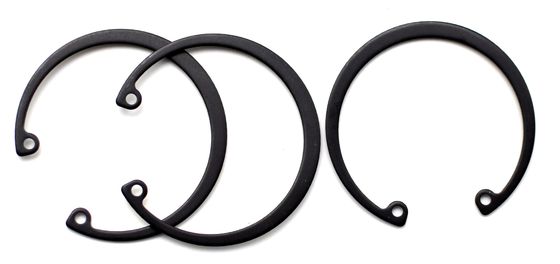

DIN472 65Mn แหวนยึด Dacromet สีดําสําหรับเจาะ แบบปกติ Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
สถานที่กำเนิด มณฑลเจียงซูประเทศจีน
ชื่อแบรนด์ YingYan
ได้รับการรับรอง ISO9000
หมายเลขรุ่น Φ35-Φ98
จำนวนสั่งซื้อขั้นต่ำ 1,000 ชิ้น
ราคา negotiable
รายละเอียดการบรรจุ กล่องเล็ก, ถุงพลาสติก, จำนวนมากในกล่อง,

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อ แหวนล็อคสำหรับรู - แบบธรรมดา มาตรฐาน GB/DIN/ASME/EN/ISO และอื่นๆ
ประเภท แหวนยึด วัสดุ เหล็กสแตนเลส 65Mn
จบซะ สีดำ, Dacromet, ออกไซด์สีดำ การบํารุงผิว ดาโครเมต,ดำ
หมายเลขรุ่น Φ35-Φ98/ตามความต้องการของคุณ
เน้น

65Mn แหวนยึด

,

ช่องขัดยึดวงแหวน

,

Dacromet DIN 472 วงจร
ฝากข้อความ
รายละเอียดสินค้า

DIN472 65Mn แหวนยึด Dacromet สีดําสําหรับการเจาะ - แบบปกติ Φ35-Φ98







DIN472 65Mn แหวนยึด Dacromet สีดําสําหรับเจาะ แบบปกติ Φ35 - Φ98 0

กว้างนาม 8 9 10 11 12 13 14
d ①
s สูงสุด 0.8 0.8 1 1 1 1 1
นาที 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc สูงสุด 9.06 10.16 11.16 12.16 13.36 14.46 15.46
นาที 8.6 9.7 10.7 11.7 12.9 14 15
a สูงสุด 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 นาที 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
ต่อ 1000 หน่วย ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
กว้างนาม 15 16 17 18 19 20 21
d ①
s สูงสุด 1 1 1 1 1 1 1
นาที 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc สูงสุด 16.56 17.66 18.72 19.92 20.92 21.92 22.92
นาที 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a สูงสุด 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 นาที 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
ต่อ 1000 หน่วย ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
กว้างนาม 22 24 25 26 28 30 31
d ①
s สูงสุด 1 1.2 1.2 1.2 1.2 1.2 1.2
นาที 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc สูงสุด 23.92 26.32 27.32 28.32 30.6 32.6 33.9
นาที 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a สูงสุด 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 นาที 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
ต่อ 1000 หน่วย ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
กว้างนาม 32 34 35 36 37 38 40
d ①
s สูงสุด 1.2 1.5 1.5 1.5 1.5 1.5 1.75
นาที 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc สูงสุด 34.9 37 38.3 39.3 40.3 41.3 44.4
นาที 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a สูงสุด 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 นาที 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
ต่อ 1000 หน่วย ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
กว้างนาม 42 45 47 48 50 52 55
d ①
s สูงสุด 1.75 1.75 1.75 1.75 2 2 2
นาที 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc สูงสุด 46.4 49.4 51.6 52.6 55.3 57.3 60.3
นาที 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a สูงสุด 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 นาที 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
ต่อ 1000 หน่วย ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
กว้างนาม 56 58 60 62 63 65 68
d ①
s สูงสุด 2 2 2 2 2 2.5 2.5
นาที 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc สูงสุด 61.3 63.3 65.3 67.3 68.3 70.3 73.6
นาที 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a สูงสุด 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 นาที 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
ต่อ 1000 หน่วย ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
กว้างนาม 70 72 75 78 80 82 85
d ①
s สูงสุด 2.5 2.5 2.5 2.5 2.5 2.5 3
นาที 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc สูงสุด 75.6 77.6 80.6 83.8 86.8 88.8 91.8
นาที 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a สูงสุด 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 นาที 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
ต่อ 1000 หน่วย ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
กว้างนาม 88 90 92 95 98 100 102
d ①
s สูงสุด 3 3 3 3 3 3 4
นาที 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc สูงสุด 94.8 96.8 98.8 101.8 104.8 106.8 109.3
นาที 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a สูงสุด 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 นาที 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
ต่อ 1000 หน่วย ≈ kg 28 31 32 35 37 38 55
กว้างนาม 105 108 110 112 115 120 125
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 113.3 116.3 118.3 120.3 123.5 128.5 133.5
นาที 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a สูงสุด 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 นาที 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
ต่อ 1000 หน่วย ≈ kg 56 60 64.5 72 74.5 77 79
กว้างนาม 130 135 140 145 150 155 160
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 138.5 143.5 148.5 153.5 159.5 165.5 170.5
นาที 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a สูงสุด 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 นาที 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
ต่อ 1000 หน่วย ≈ kg 82 84 87.5 93 105 107 110
กว้างนาม 165 170 175 180 185 190 195
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 176 181 186.2 191.2 196.2 201.2 206.2
นาที 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a สูงสุด 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 นาที 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
ต่อ 1000 หน่วย ≈ kg 125 140 150 165 170 175 183
กว้างนาม 200 210 220 230 240 250 260
d ①
s สูงสุด 4 5 5 5 5 5 5
นาที 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc สูงสุด 211.2 223.7 233.7 243.7 254 264 277
นาที 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a สูงสุด 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 นาที 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
ต่อ 1000 หน่วย ≈ kg 195 270 315 330 345 360 375
กว้างนาม 270 280 290 300
d ①
s สูงสุด 5 5 5 5
นาที 4.88 4.88 4.88 4.88
dc สูงสุด 287 297 307 317
นาที 284.19 294.19 304.19 314.19
a สูงสุด 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 นาที 5 5 5 5
d2 236 246 256 266
ต่อ 1000 หน่วย ≈ kg 388 400 415 435






ลักษณะ:

  • ขนาดมาตรฐาน: แหวนยึดตัวเหล่านี้มักมีหลายขนาดมาตรฐาน ทําให้สามารถเลือกแหวนที่เหมาะสมขึ้นอยู่กับกว้างแกนและขนาดของส่วนที่ต้องการการติดตั้ง
  • โครงสร้างง่าย: แหวนยึดโดยทั่วไปทําจากแผ่นโลหะทรงกลมที่มีช่องว่างในกลาง, ทําให้การติดตั้งง่ายบนแกน.
  • การติดตั้งง่าย: แหวนยึดสามารถติดตั้งบนแกนโดยการผลักดันทางแกนหรือดึงเข้าไป โดยไม่ต้องการเครื่องมือหรืออุปกรณ์พิเศษ
  • วัสดุที่หลากหลาย: ขึ้นอยู่กับสภาพแวดล้อมการใช้งานและความต้องการ, แหวนยึดสามารถทําจากวัสดุต่างๆ เช่น เหล็กไร้ขัดเหล็ก, เหล็กคาร์บอน, สายเหล็กทองแดง, เป็นต้น

ข้อดี:

  • การติดตั้งอย่างมีประสิทธิภาพ: แหวนยึดยึดป้องกันส่วนต่างๆ จากการเคลื่อนไหวหรือหล่นออกจากแกนอย่างมีประสิทธิภาพ โดยรับประกันความมั่นคงและความน่าเชื่อถือของระบบเครื่องกล
  • ค่าใช้จ่ายต่ํา: เนื่องจากโครงสร้างที่เรียบง่าย, ค่าผลิตของแหวนยึดถือค่อนข้างต่ํา, ทําให้มันเหมาะสําหรับการผลิตจํานวนมาก.
  • ความสามารถในการปรับปรุงได้สูง: แหวนยึดสามารถปรับปรุงได้กับกว้างของแกนและขนาดชิ้นที่แตกต่างกัน, แสดงถึงความสามารถในการใช้งานได้มากมาย
  • การบํารุงรักษาง่าย: ทั้งการติดตั้งและการถอนแหวนยึดถือนั้นค่อนข้างเรียบง่าย ทําให้การบํารุงรักษาอุปกรณ์และการเปลี่ยนชิ้นส่วนง่ายขึ้น

สถานการณ์ที่ใช้ได้:

  • อะไหล่การส่งบนแกน: ในระบบการส่ง เช่น เกียร์และล้อพูลี่ แหวนยึดสามารถใช้ในการติดตั้งอะไหล่บนแกน
  • การติดตั้งหมุน: ในบางการใช้งาน, มันจําเป็นที่จะรับรองความมั่นคงของหมุนบนแกน, ที่แหวนยึดเข้ามาเล่น.
  • อุปกรณ์การตั้งตําแหน่ง: แหวนยึดยังสามารถใช้เป็นองค์ประกอบการตั้งตําแหน่ง, รับประกันตําแหน่งสัมพันธ์ที่แม่นยําของส่วนอื่น ๆ บนแกน
  • สถานการณ์การเปลี่ยนชิ้นส่วนบ่อย: เนื่องจากการติดตั้งและถอดออกที่ง่าย, แหวนยึดถือเหมาะสมสําหรับสถานการณ์ที่ต้องการการเปลี่ยนชิ้นส่วนบ่อยเช่นในอุปกรณ์ทดสอบและเตียงทดสอบ.
