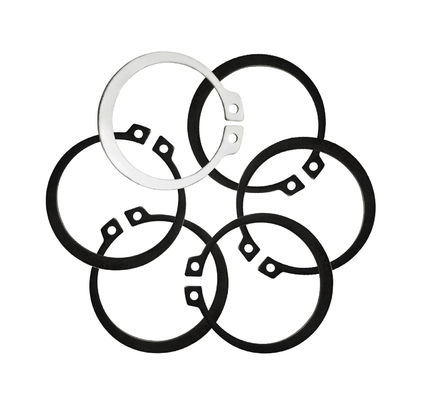

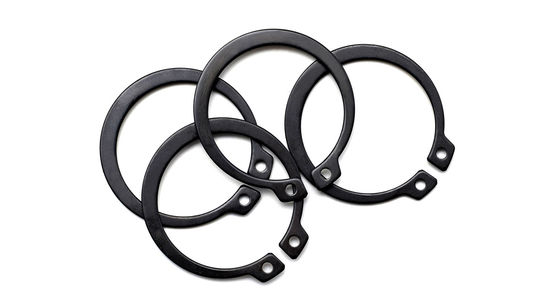

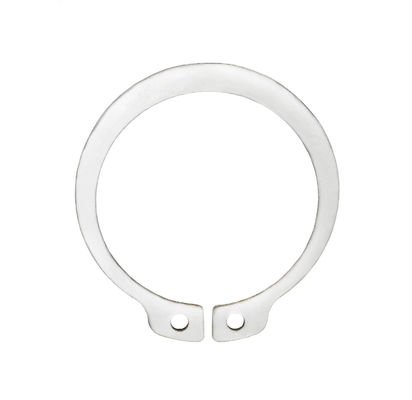

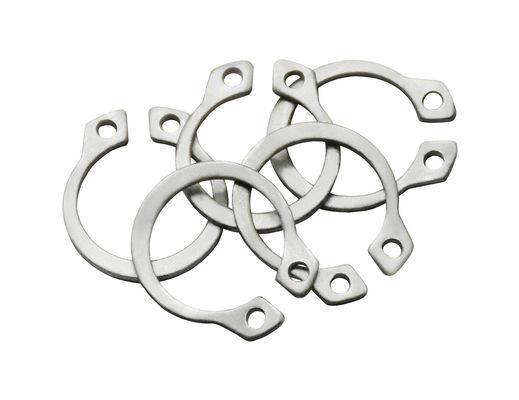

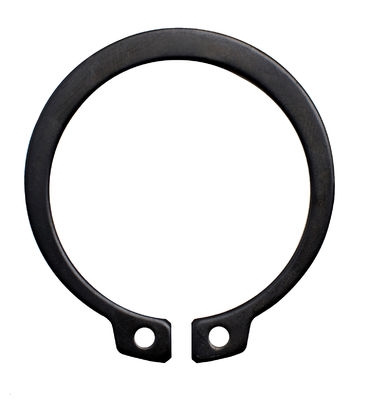

DIN 471 SUS304 / 65Mn แหวนยึดการพาร์เคอริซิ่ง แบบปกติสําหรับ shafts

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
สถานที่กำเนิด มณฑลเจียงซูประเทศจีน
ชื่อแบรนด์ YingYan
ได้รับการรับรอง ISO9000
หมายเลขรุ่น Φ17-Φ270
จำนวนสั่งซื้อขั้นต่ำ 1,000 ชิ้น
ราคา negotiable
รายละเอียดการบรรจุ กล่องกระดาษ/ถุงพลาสติก/ฟิล์มบรรจุ/พอลเล็ต

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อ แหวนยึดสําหรับ shafts - ประเภทปกติ มาตรฐาน GB/DIN/ASME/EN/ISO และอื่นๆ
ประเภท แหวนยึด Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
เน้น

ชาฟท์ยึดแหวน

,

พวงแหวนการยึดตัวพาร์เกอริซ

,

แหวนล็อค Din 471
ฝากข้อความ
รายละเอียดสินค้า

DIN471 SUS304/65Mn สีดํา / Parkerising / Dacromet / Plain / Galvanization แหวนยึดสําหรับ shafts - ประเภทปกติ Φ17-Φ270



DIN 471 SUS304 / 65Mn แหวนยึดการพาร์เคอริซิ่ง แบบปกติสําหรับ shafts 0

กว้างนาม 8 9 10 11 12 13 14
d ①
s สูงสุด 0.8 0.8 1 1 1 1 1
นาที 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc สูงสุด 9.06 10.16 11.16 12.16 13.36 14.46 15.46
นาที 8.6 9.7 10.7 11.7 12.9 14 15
a สูงสุด 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 นาที 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
ต่อ 1000 หน่วย ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
กว้างนาม 15 16 17 18 19 20 21
d ①
s สูงสุด 1 1 1 1 1 1 1
นาที 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc สูงสุด 16.56 17.66 18.72 19.92 20.92 21.92 22.92
นาที 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a สูงสุด 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 นาที 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
ต่อ 1000 หน่วย ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
กว้างนาม 22 24 25 26 28 30 31
d ①
s สูงสุด 1 1.2 1.2 1.2 1.2 1.2 1.2
นาที 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc สูงสุด 23.92 26.32 27.32 28.32 30.6 32.6 33.9
นาที 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a สูงสุด 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 นาที 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
ต่อ 1000 หน่วย ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
กว้างนาม 32 34 35 36 37 38 40
d ①
s สูงสุด 1.2 1.5 1.5 1.5 1.5 1.5 1.75
นาที 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc สูงสุด 34.9 37 38.3 39.3 40.3 41.3 44.4
นาที 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a สูงสุด 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 นาที 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
ต่อ 1000 หน่วย ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
กว้างนาม 42 45 47 48 50 52 55
d ①
s สูงสุด 1.75 1.75 1.75 1.75 2 2 2
นาที 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc สูงสุด 46.4 49.4 51.6 52.6 55.3 57.3 60.3
นาที 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a สูงสุด 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 นาที 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
ต่อ 1000 หน่วย ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
กว้างนาม 56 58 60 62 63 65 68
d ①
s สูงสุด 2 2 2 2 2 2.5 2.5
นาที 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc สูงสุด 61.3 63.3 65.3 67.3 68.3 70.3 73.6
นาที 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a สูงสุด 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 นาที 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
ต่อ 1000 หน่วย ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
กว้างนาม 70 72 75 78 80 82 85
d ①
s สูงสุด 2.5 2.5 2.5 2.5 2.5 2.5 3
นาที 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc สูงสุด 75.6 77.6 80.6 83.8 86.8 88.8 91.8
นาที 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a สูงสุด 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 นาที 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
ต่อ 1000 หน่วย ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
กว้างนาม 88 90 92 95 98 100 102
d ①
s สูงสุด 3 3 3 3 3 3 4
นาที 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc สูงสุด 94.8 96.8 98.8 101.8 104.8 106.8 109.3
นาที 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a สูงสุด 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 นาที 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
ต่อ 1000 หน่วย ≈ kg 28 31 32 35 37 38 55
กว้างนาม 105 108 110 112 115 120 125
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 113.3 116.3 118.3 120.3 123.5 128.5 133.5
นาที 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a สูงสุด 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 นาที 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
ต่อ 1000 หน่วย ≈ kg 56 60 64.5 72 74.5 77 79
กว้างนาม 130 135 140 145 150 155 160
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 138.5 143.5 148.5 153.5 159.5 165.5 170.5
นาที 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a สูงสุด 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 นาที 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
ต่อ 1000 หน่วย ≈ kg 82 84 87.5 93 105 107 110
กว้างนาม 165 170 175 180 185 190 195
d ①
s สูงสุด 4 4 4 4 4 4 4
นาที 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc สูงสุด 176 181 186.2 191.2 196.2 201.2 206.2
นาที 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a สูงสุด 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 นาที 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
ต่อ 1000 หน่วย ≈ kg 125 140 150 165 170 175 183
กว้างนาม 200 210 220 230 240 250 260
d ①
s สูงสุด 4 5 5 5 5 5 5
นาที 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc สูงสุด 211.2 223.7 233.7 243.7 254 264 277
นาที 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a สูงสุด 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 นาที 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
ต่อ 1000 หน่วย ≈ kg 195 270 315 330 345 360 375
กว้างนาม 270 280 290 300
d ①
s สูงสุด 5 5 5 5
นาที 4.88 4.88 4.88 4.88
dc สูงสุด 287 297 307 317
นาที 284.19 294.19 304.19 314.19
a สูงสุด 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 นาที 5 5 5 5
d2 236 246 256 266
ต่อ 1000 หน่วย ≈ kg 388 400 415 435


แหวนยึดสําหรับเจาะ - ประเภทปกติ เป็นประเภทของเครื่องเชื่อมที่พบทั่วไปในการออกแบบเครื่องกล, โดยหลัก ๆ ใช้ในการรักษาชิ้นส่วนบนแกน, ป้องกันการเคลื่อนไหวหรือตก.นี่คือการนําเสนอลักษณะข้อดีและกรณีที่ใช้ได้ของวงแหวนยึดชนิดนี้:

ลักษณะ:

  1. 1.ภายใต้เงื่อนไขของความสอดคล้องกับมาตรฐาน DIN471 แหวนยึดเหล่านี้มักมีหลายขนาดมาตรฐานซึ่งสามารถปรับเปลี่ยนได้ตามกว้างของหมูและขนาดของส่วนที่ต้องการการติดตั้ง.
  2. 2.แหวนยึดถือมักทําจากแผ่นโลหะทรงกลมที่มีรูตรงกลาง ซึ่งเรียบง่าย น่าเชื่อถือ และติดตั้งง่าย
  3. 3.แหวนยึดสามารถติดตั้งได้บนแกนโดยผลักดันทางแกนหรือแตป โดยไม่ต้องใช้เครื่องมือหรืออุปกรณ์พิเศษ ทําให้การติดตั้งง่าย
  4. 4.แหวนยึดสามารถทําจากวัสดุต่าง ๆ เพื่อรองรับความต้องการสิ่งแวดล้อมที่หลากหลาย

ข้อดี:

  • 1การติดตั้งวงแหวนยึดสามารถป้องกันได้อย่างมีประสิทธิภาพจากชิ้นส่วนที่เคลื่อนไหวหรือแม้แต่ตกจากแกน, รับประกันความปลอดภัยและความมั่นคงของระบบเครื่องกล.
  • 2เนื่องจากโครงสร้างที่เรียบง่าย, แหวนยึดถือมีต้นทุนการผลิตที่ค่อนข้างต่ํา, ทําให้พวกเขาเหมาะสําหรับการผลิตขนาดใหญ่.
  • 3เนื่องจากแหวนยึดถือถูกผลิตตามมาตรฐาน DIN471 พวกเขาสามารถปรับตัวให้กับเส้นกว้างแกนและขนาดชิ้นที่แตกต่างกัน, แสดงถึงการปรับตัวสูงและความหลากหลายอย่างมาก
  • 4เนื่องจากโครงสร้างของวงแหวนยึดถือที่เรียบง่าย ทั้งการติดตั้งและการถอนกระบวนการของมันค่อนข้างเรียบง่ายซึ่งอํานวยความสะดวกในการบํารุงรักษาอุปกรณ์และการเปลี่ยนชิ้นส่วน.

สถานการณ์ที่ใช้ได้:

  • อะไหล่การส่งบนแกน: ในระบบการส่ง เช่น เกียร์และล้อพูลี แหวนยึดสามารถใช้ในการติดตั้งอะไหล่บนแกน
  • การติดตั้งหมุนยาง: ในบางการใช้งาน, มันจําเป็นที่จะรับรองความมั่นคงของหมุนยางบนแกน, ที่แหวนยึดเข้ามาเล่น.
  • อุปกรณ์ตั้งตําแหน่ง: แหวนยึดยังสามารถใช้เป็นองค์ประกอบตําแหน่ง, รับประกันตําแหน่งสัมพันธ์ที่แม่นยําของส่วนอื่น ๆ บนแกน
  • สถานการณ์การเปลี่ยนชิ้นส่วนบ่อย: เนื่องจากการติดตั้งและถอดออกที่ง่าย, แหวนยึดถือเหมาะสมสําหรับสถานการณ์ที่ต้องการการเปลี่ยนชิ้นส่วนบ่อยเช่นในอุปกรณ์ทดสอบและเตียงทดสอบ.

สรุปคือ แหวนยึดสําหรับเครื่องเจาะ - ประเภทปกติคือเครื่องแนบที่มีโครงสร้างที่เรียบง่าย, การติดตั้งที่สะดวกสบาย, ค่าใช้จ่ายต่ํา, และความสามารถปรับปรุงที่ดี, ใช้อย่างแพร่หลายในระบบเครื่องกลต่างๆ.
